搅拌器是反应釜关键部件之一，根据釜内不同介质的物理学性质、容量、搅拌目的等选择相应的搅拌器，对促进化学反应速度、提高生产效率能起到很大的作用。

反 应 釜 的 应 用



  反应釜是广泛应用于石油、化工、橡胶、农药、染料、医药、食品，用来完成硫化、硝化、氢化、烃化、聚合、缩合等工艺过程的压力容器。

反 应 釜 的 组 成

  反应釜由釜体、釜盖、夹套、搅拌器、传动装置、轴封装置、支承等组成。



 1、反应釜的壳体



  壳体由圆形筒体，上盖、下封头构成。上盖与筒体联接有两种方法，，一种是盖子与筒体直接焊死构成一个整体;另一种形式是考虑拆卸方便，可用法兰联接。上盖开有人孔、手孔和工艺接管等。



  2、反应釜的搅拌装置



  在反应釜中，为加快反应速度、加强混合及强化传质或传热效果等，反应釜一般都装有搅拌装置。它由搅拌器和搅拌轴组成，用联轴器与传动装置连成一体。



  3、反应釜的密封装置



  在反应釜中使用的密封装置为动密封结构，主要有填料密封和机械密封两种。





反应釜搅拌器的分类与选型



反应釜搅拌器的作用





  使物料混和均匀，强化传热和传质，包括均相液体混合；液-液分散；气-液分散；固-液分散；结晶；固体溶解；强化传热等。





反应釜搅拌原理







  搅拌器是实现搅拌操作的主要部件，其主要的组成部分是叶轮，它随旋转轴运动将机械能施加给液体，并促使液体运动。



  搅拌器旋转时把机械能传递给流体，在搅拌器附近形成高湍动的充分混合区，并产生一股高速射流推动液体在搅拌容器内循环流动。





反应釜搅拌影响因素

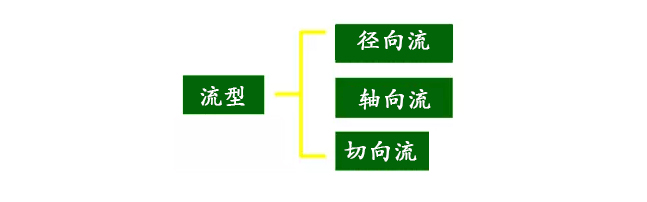

  液体在设备范围内作循环流动的途径称作液体的“流动模型”，简称“流型”。

  流型与搅拌效果、搅拌功率的关系十分密切。流型取决于搅拌器的形式、搅拌容器和内构件几何特征，以及流体性质、搅拌器转速等因素。





  轴向流



  流体流动方向平行于搅拌轴，流体由桨叶推动，使流体向下流动，遇到容器底面再向上翻，形成上下循环流。



  径向流



  流体流动方向垂直于搅拌轴，沿径向流动，碰到容器壁面分成二股流体分别向上、向下流动，再回到叶端，不穿过叶片，形成上、下二个循环流动。



  切向流



  无挡板的容器内，流体绕轴作旋转运动，流速高时液体表面会形成漩涡，流体从桨叶周围周向卷吸至桨叶区的流量很小，混合效果很差。



  上述三种流型通常同时存在；



  轴向流与径向流对混合起主要作用；



  切向流应加以抑制—采用挡板可削弱切向流，增强轴向流和径向流。

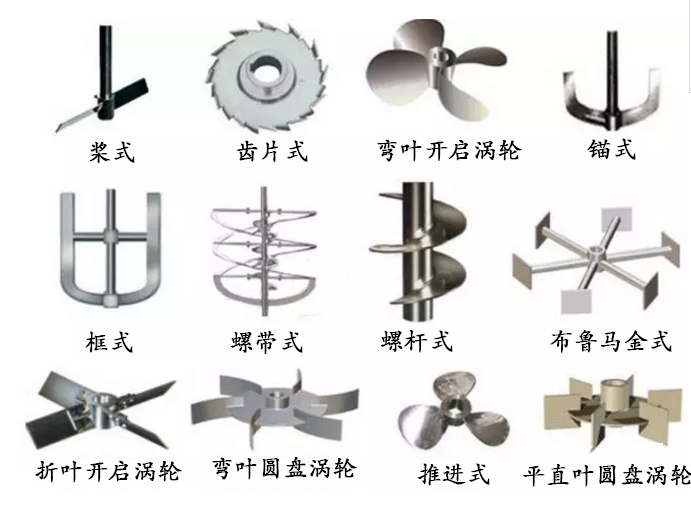

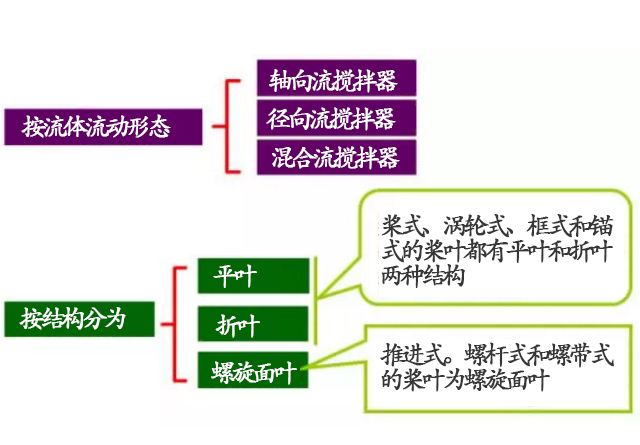

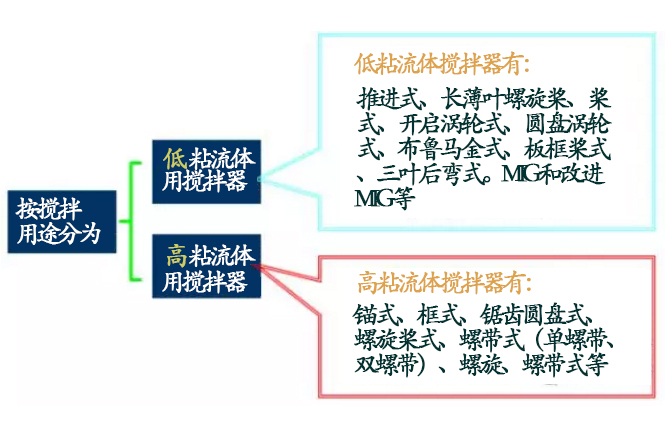

反应釜搅拌器的分类及适用场合







  桨式、推进式、涡轮式和锚式搅拌器在搅拌反应设备中应用最为广泛，据统计约占搅拌器总数的75～80％。



  1、桨式搅拌器





  由桨叶、键、轴环、竖轴所组成。桨叶一般用扁钢或不锈钢或有色金属制造。桨式搅拌器的转速较低，一般为20～80r／min。桨式搅拌器直径取反应釜内径Di/3～2/3，桨叶不宜过长，当反应釜直径很大时采用两个或多个桨叶。



  主要应用：



  桨式搅拌器适用于流动性大、粘度小的液体物料，也适用于纤维状和结晶状的溶解液，物料层很深时可在轴上装置数排桨叶。折叶式比平直叶式功耗少，操作费用低，故折叶桨使用较多。



  桨式搅拌器不能用于以保持气体和以细微化为目的的气—液分散操作中。

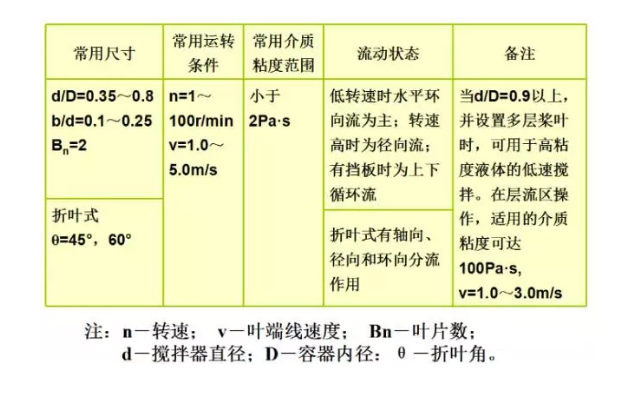

  桨式搅拌器的转速一般为20～100r/min ，其常用参数见下表：

  2、推进式搅拌器

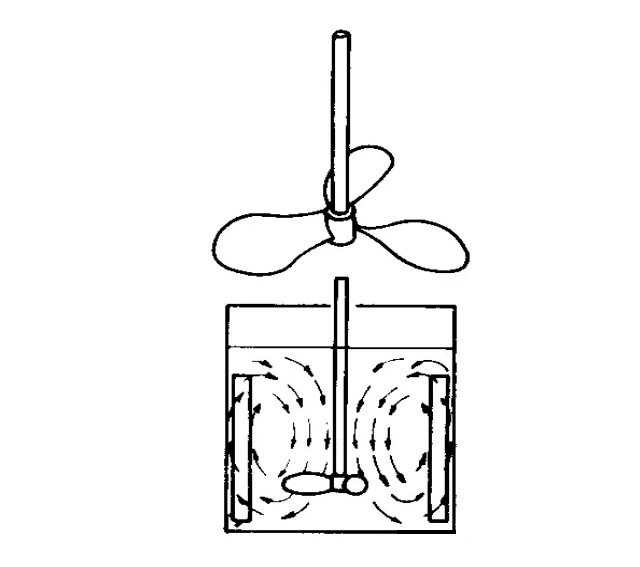

  推进式搅拌器，搅拌时能使物料在反应釜内循环流动，所起作用以容积循环为主，剪切作用较小，上下翻腾效果良好。当需要有更大的流速时，反应釜内设有导流筒。



  标准推进式搅拌器有三瓣叶片，其螺距与桨直径d相等。推进式搅拌器直径约取反应釜内径Di的1/4～1/3，300～600r／min，搅拌器的材料常用铸铁和铸钢。



  推进式搅拌器的特点：



  轴向流搅拌器；



  循环量大，搅拌功率小；



  结构简单、制造方便；



  常用于低粘流体中。

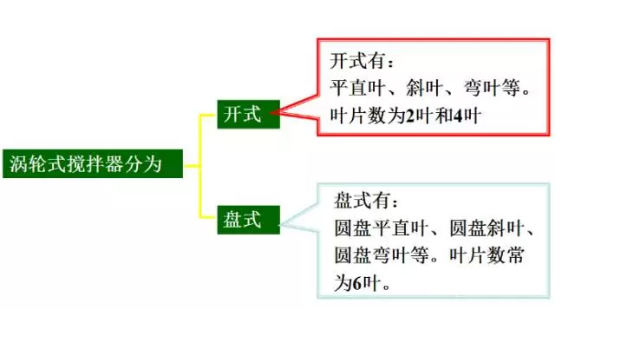

  3、涡轮式搅拌器

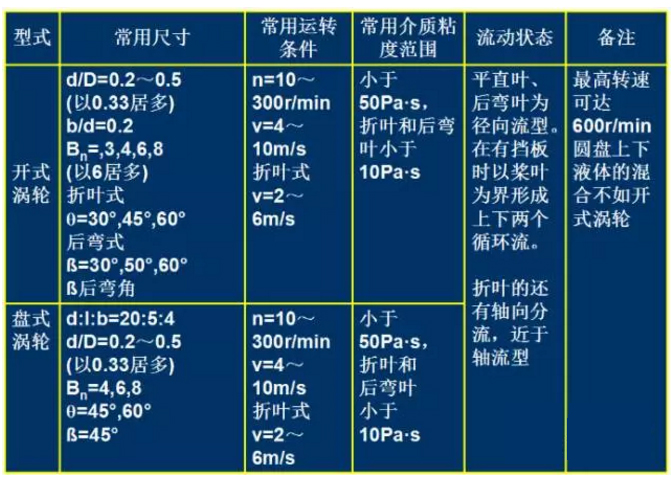

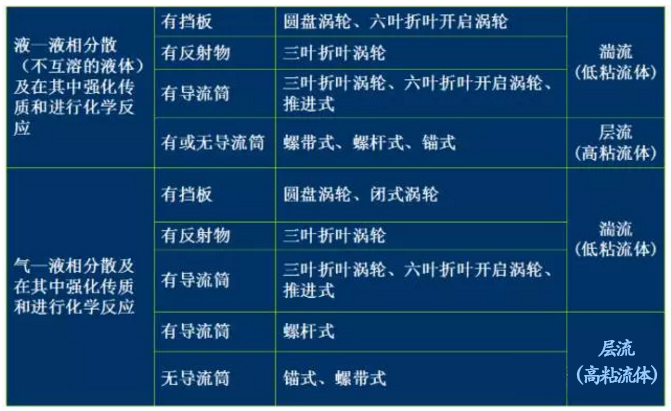

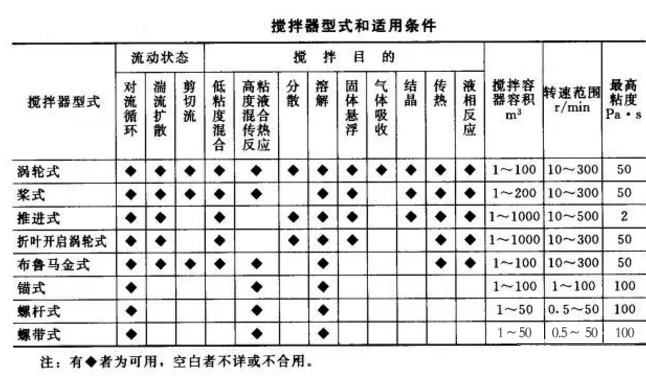

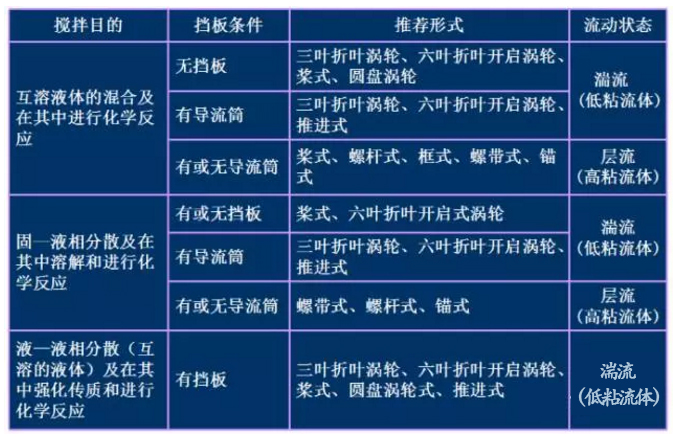

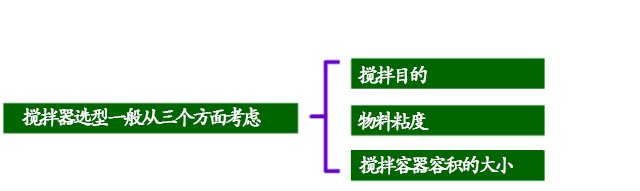

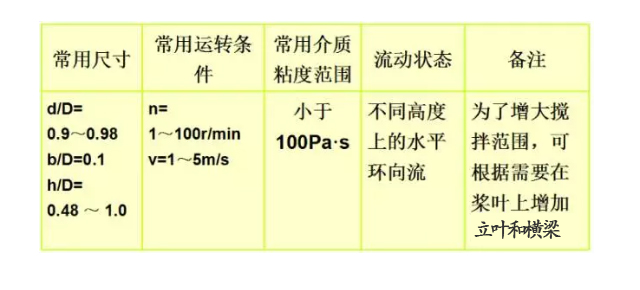

反应釜搅拌器的选型
